Aphelion™ Lab: el análisis de imágenes al alcance de todos


Aphelion Lab

Con el fin de responder a las esperas del mercado, la sociedad ADCIS desarrolló un programa informático de análisis de imágenes muy especialmente destinado a los nuevos usuarios en este ámbito. Hasta ahora, existían productos informáticos genéricos para los expertos en imágenes así como programas informáticos especializados a las funcionalidades limitadas con el fin de solucionar un problema específico. A raíz de la introducción de Aphelion Lab, los usuarios pueden ahora crear rápida y fácilmente una consecuencia de tratamientos con el fin de extraer datos de imágenes numéricos.

Resultante de las librerías de Aphelion Desarrollo, informático cuyos resultados y polivalencia se aprecian por unanimidad, Aphelion Lab fue concebido especialmente para para ser simple de empleo y no requerir conocimientos particulares en imágenes. Un conjunto de interfaces del contexto guia paso a paso al usuario para la creación de proyectos de análisis. Algunos chasquidos de ratón permiten así capturar una imagen, extraer manual o automáticamente de los objetos de interés, calcular las medidas asociadas y generar un informe de análisis. Aphelion Lab se destina muy especialmente a una utilización en metrología y en microscopía, pero será la herramienta también ideal para extraer medidas fiables.

Parametrización-Button

Parametrización

Con el fin de garantizar la integridad de los resultados de análisis, Aphelion Lab propone dos niveles de ajuste: supervisor y usuario. El primer nivel se reserva a los usuarios que tienen derechos de administración gracias a un acceso protegido por contraseña. Permite definir la carpeta para registrar los datos, configurar el interfaz con la cámara, registrar los perfiles de calibración y seleccionar las medidas que deben calcularse. Una vez Aphelion Lab está configurado, el usuario puede entonces lanzar sus propios análisis de imágenes concentrándose en los resultados que debe obtener olvidándose de la configuración del programa informático. Todas las tareas de gestión de datos, que resultaban aburridos, se efectúan de forma automática y transparente al usuario.

Parametrización-Acquisition-Button

Ajuste de la cámara

Desde que Aphelion Lab soporta la norma IIDC, la adquisición de imágenes in Aphelion Lab se convirtió realmente en un proceso "plug-and-play". Una vez instalado el piloto IEEE1394, el usuario tiene ùnicamente que seleccionar una de las configuraciones de la cámara y a regular los parámetros de exposición para obtener una imagen vídeo y capturar imágenes de alta calidad. Gracias a la simplicidad de instalación y a la gran disponibilidad de las cámaras IEEE1394 en el mercado, la sustitución de una cámara por un modelo más potente puede efectuarse sin la intervención de un técnico especializado.

Ajuste-de-la-cámara
Settings-Calibration-Button

Parámetros de calibración

Aphelion Lab propone una herramienta potente e intuitiva para definir rápidamente la calibración de las medidas en unidad real (e.g. micrómetro). Con el fin de calcular automáticamente el perfil de calibración relativo a la configuración de adquisición y asociar su tamaño real a cualquier objeto, se necesita únicamente una regla indicada sobre la imagen fija o un vídeo que permite medir un objeto de tamaño conocido. Es posible registrar tantos los perfiles de calibración que las configuraciones del sistema de adquisición de imágenes utilizadas con el fin de obtener todas las medidas calculadas por el programa informático en unidades reales.

Parámetros-de-calibración
Selección-de-las-medidas-Button

Selección de las medidas

El interfaz de selección de las medidas permite al usuario elegir entre más de 50 medidas diferentes (longitud, superficie, textura, estadística, etc) para cada tipo de objeto analizado (línea, Círculo, bitmap, etc). Más de 50 medidas diferentes pueden definirse por objeto y no hay límite en el número de objetos por imagen o por muestra. Se expresan todas las medidas en unidades reales en cuanto se asocie una resolución a la imagen.

Adquisición-Button Adquisición-Toolbar

Adquisición de imágenes

Capturar una imagen desde un programa informático de procesamiento/análisis de imágenes nunca ha sido tan fácil e intuitivo. Basta con seleccionar el método de adquisición (dimensión de la imagen y numero de imágenes por segundos), con ajustar los parámetros de exposición, con apoyar en el botón "Live" para visualizar la imagen vídeo, desplazar la zona de observación y ajustar la claridad, aplicar la corrección de iluminación y por fin apoyar en el botón "Captura" para tomar la imagen que debe analizarse. El perfil de calibración seleccionada se aplica automáticamente a la imagen adquirida y a las imágenes adquiridas posteriormente. Las imágenes capturadas anteriormente y archivadas sobre el disco duro pueden tratarse y también analizarse con Aphelion Lab.

Extracción-Button

Extracción de objetos

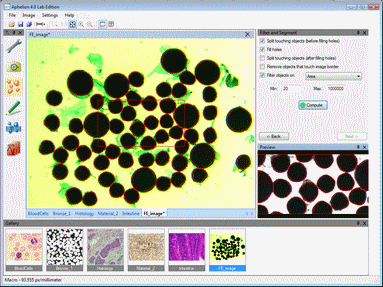

La actividad Extracción de objetos en Aphelion Lab detecta los objetos de interés en 3 etapas sucesivas. El usuario selecciona al principio el canal color que se debe analizar; después, durante la etapa de Object Extraction, los objetos de interés están localizados en la imagen. Finalmente, el usuario elegirá una operación o una combinación de las siguientes operaciones:

  • Separación de los objetos conectados o superpuestos
  • Supresión de los objetos que intersecan el borde de la imagen
  • Relleno de los agujeros en los objetos
  • Filtrado de los objetos sobre una de sus características a la elección del usuario

A cada etapa, una muestra visual del resultado permite al usuario validar la parámetros de filtraje o ajustarlos antes de realizar el siguiente procesamiento.

Edición-Button Edición toolbar

Edición de objetos

La actividad Edición de objetos propone herramientas para modificar los objetos detectados en la Extracción de objetos. La adición, la supresión y la modificación de objetos se obtienen simplemente con ayuda del ratón. En caso de error de edición, basta con cancelar para volver de nuevo a la etapa anterior. Gracias a la edición de objetos, ninguna imagen es demasiado compleja para ser analizada por Aphelion Lab.

Medidas-Button

Measurements

Medidas-Button

Medidas sobre los objetos extraídos

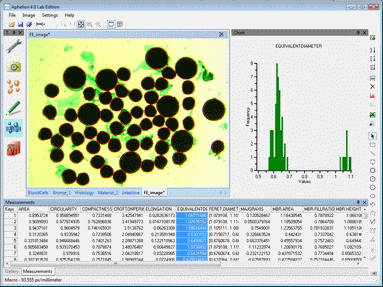

En algunos segundos, Aphelion Lab calcula numerosas medidas sobre los objetos extraídos durante las actividades anteriores. Las medidas se visualizan a continuación en una hoja de cálculo donde cada línea corresponde al uno de los objetos detectados o dibujados y cada columna a la una de las medidas calculadas. El interfaz de la actividad Medidas indica la hoja de cálculo (véase al lado) de medidas, la imagen asociada en la cual los objetos se indican y un gráfico como un histograma o un diagrama de dispersión. Todo objeto puede ponerse de relieve simultáneamente en la imagen y en la hoja de cálculo de medidas simplemente seleccionando el objeto desde la imagen o la hoja. Funciones de exportación permiten registrar las medidas al formato Microsoft Excel® o CSV.

Medidas-Button

Medidas interactivas

Se proponen algunas herramientas de medidas interactivas para obtener rápidamente medidas calibradas dibujando directamente sobre la imagen con la ayuda del ratón. Esta funcionalidad es muy interesante y práctica cuando solos algunos objetos deben analizarse. Las herramientas incluidas en Lab permiten dibujar una distancia entre dos puntos, un ángulo, un disco y formas de la superficie cualquiera. Las medidas asociadas se indican en una hoja de cálculo donde las líneas corresponden a los objetos dibujados en la imagen y las columnas a las medidas (e.g. distancia, ángulo, área) asociadas con los objetos dibujados.

Aphelion Lab
Report-Button

Generación de informe

La última etapa de todo análisis es la escritura generalmente de un informe. Hasta ahora, la generación de un informe requería la utilización de varios programas informáticos y la exportación de datos en formatos ad hoc. Con Aphelion Lab, la generación de un informe se volvió claramente más simple. En efecto, basta de: 1) elegir los datos necesarios (i.e selección de las medidas y de la imagen que se debe insertar en el informe), 2) seleccionar el modelo de fichero Excel® que se debe utilizar para generar el informe. El usuario puede elegir entre modelos proporcionados o crear un nuevo. La actividad Generación de informe permite también la exportación de las medidas en forma de fichero texto con el formateado CSV y de la imagen con la representación de los objetos en el "ClipBoard" de Windows®.

Principales ventajas de Aphelion Lab:

  • Interfaz especialmente concebido para el análisis de imagen única o en rutina
  • Interfaces del contexto de utilización simple y adaptada a todos
  • Herramientas de dibujo para la medida de objetos, incluso cuando se señalan poco
  • Modo Administrador y Usuario adaptado a las buenas prácticas de laboratorio
  • Posibilidad de evolución hacia Aphelion Developer si se necesita funciones más elaboradas
  • Precio atractivo
