Slide Digitization System : Système de numérisation de diapositives


Numérisation d'images de la rétine sur diapositives

Système de numérisation de diapositives

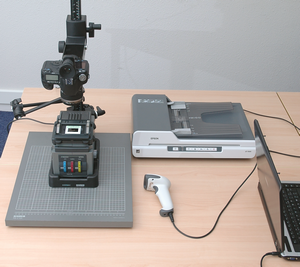

Système de numérisation comprenant un appareil photographique, un banc de reproduction, un boîtier d'éclairage, avec support de diapositive, un lecteur de code à barres, un scanner de document et un ordinateur.

Le système de numérisation de diapositives Slide Digitization System fournit les outils nécessaires à la conversion de diapositives 35 mm d'images de la rétine (mono et stéréo) en des images numériques de haute résolution. Les données du film et du texte éventuel inscrit sur le cadre sont ensuite stockées dans une base de données appropriée. Ce système est également adapté à la conversion de toute diapositive en une image numérique à haute résolution.

Ce système semi-automatique prend des photographies d'images couleur de la rétine à l'aide des éléments matériels suivants : un banc de reproduction, un boîtier d'éclairage contrôlé, un appareil photographique numérique reflex dont le capteur a une définition supérieure à 15 Mpixels, une webcam pour photographier le cadre de la diapositive et un ordinateur PC sous Windows®. En option, le système peut inclure un scanner pour numériser des documents papier associés aux diapositives et un lecteur de code à barres pour lire le code à barres présent sur le cadre des diapositives.

Un logiciel a été spécifiquement développé par la société ADCIS pour contrôler les différents éléments du système. Il permet d'ajuster les paramètres de l'appareil photographique, acquérir des images du film et du cadre de la diapositive, entrer des données spécifiques à chaque image et sauvegarder les images et les données associées dans une base de données.

Lors de la numérisation d'images stéréoscopiques, les deux images sont sauvées dans la base de données et peuvent ensuite être affichées à l'écran pour être visualisées en 3D en utilisant des lunettes fournies en option avec le système. L'affichage de ces images est modifiable afin de mettre en évidence chaque détail de la diapositive. La numérisation d'une diapositive comprend deux acquisitions successives : la capture d'une image en faible résolution avec la webcam de la diapositive complète (film et cadre) et une image du film seul à très haute résolution (supérieure à 15 Mpixels) sans compression.


Une fois l'image du cadre acquise, l'utilisateur a la possibilité d'entrer les données présentes sur ce cadre et de les sauvegarder dans la base de données développée spécialement pour les images de la rétine. Les données actuellement spécifiées sont le numéro de l'étude clinique, la date, la référence du patient, l'hôpital, le numéro de la visite, l'oeil gauche ou droit et l'appartenance à une paire stéréoscopique. Une fois ces données entrées et visuellement vérifiées à l'écran, la deuxième image est capturée et l'ensemble de ces données est automatiquement sauvegardé dans la base de données.

De manière optionnelle, l'utilisateur du système peut lire le code à barres présent sur le cadre de la diapositive et scanner des formulaires médicaux émanant d'un système OCT générant des données sur papier au format A4 ou Letter. Ces dernières données sont également sauvegardées dans la base de données.

Un second module logiciel permet à l'utilisateur de consulter les données stockées dans la base, de visualiser des images mono ou stéréo et d'effectuer des requêtes sur cette même base.

Système de numérisation de diapositives

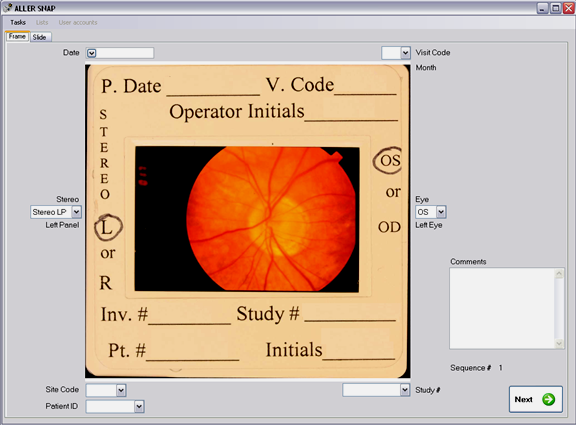

Interface logicielle du système montrant les données présentes sur le cadre de la diapositive.


Principaux avantages du système de numérisation de diapositives :

  • Six fois plus rapide qu'un scanner à diapositives, avec un meilleur rendu couleur et un meilleur rapport signal sur bruit
  • Possibilité de numériser chaque côté de la diapositive
  • Contrôle complet des paramètres de l'acquisition
  • Outils de retouche d'images et de zoom disponibles dans le module de consultation de la base de données

Éléments du système

Station d'acquisition

  • Logiciels - SlideSnap et SlideDisplay basés sur Aphelion
  • Appareil Photographique - Réflex numérique Canon EOS 50D 15.1 Megapixel
  • Objectif - Canon EF-S 60mm f/2.8 USM Macro Autofocus
  • Banc de reproduction - Banc avec boîtier d'éclairage
  • Caméra - Webcam pour l'acquisition du cadre de la diapositive
  • Ordinateur - Ordinateur sous Windows® XP
  • Moniteur - Ecran LCD 22 pouces

Options d'acquisition

  • Numérisation des informations associées - Lecteur de code à barres, scanner à plat avec chargeur de feuilles

Poste Serveur (option)

  • Ordinateur - Ordinateur sous Windows® XP
  • Disque amovible - Lecteur de DVD réinscriptible Blu-ray® installé dans le poste Serveur
  • Unité de stockage externe - Infrant ReadyNAS NV+, 1.6Tera-octets de capacité de stockage (rack de 4 disques de 400Go en configuration miroir)
  • Onduleur - Onduleur de 1500VA pour maintenir le système de sauvegarde en fonctionnement en cas de coupure électrique
  • Lunettes stéréo 3D
